طراحی و اجرای کلین روم؛ مراحل ساخت اتاق تمیز از نقشه تا بهرهبرداری
اجرای کلین روم یک پروژه تخصصی است که کیفیت نهایی آن به هماهنگی دقیق میان معماری، تأسیسات مکانیکی، برق، کنترل و تجهیزات وابسته است. حتی اگر طراحی اولیه یک اتاق تمیز بهدرستی انجام شده باشد، اجرای غیراصولی پانلها، آببندی نامناسب، جانمایی اشتباه تجهیزات یا عدم هماهنگی تأسیسات میتواند عملکرد نهایی مجموعه را تحت تأثیر قرار دهد.
در شرکت مهندسی فناوران ویرا فارمد فرآیند اجرای کلین روم بر اساس نقشههای مهندسی و با درنظرگرفتن جزئیات اجرایی هر پروژه انجام میشود. در ادامه، مراحل اصلی ساخت و اجرای اتاق تمیز را از آمادهسازی محل تا تست و تحویل بررسی میکنیم.
۱. بررسی محل و آمادهسازی فضای پروژه
پیش از شروع عملیات اجرایی، محل احداث کلین روم باید از نظر ابعاد، ارتفاع، کف موجود، دسترسی به تأسیسات و مسیرهای انتقال تجهیزات بررسی شود.
در ساختمانهای موجود، شرایط سازه و ظرفیت فضا برای نصب تجهیزات مکانیکی و الکتریکی نیز باید ارزیابی شود. محل استقرار هواساز، کانالها، تابلوهای برق، مسیر کابلها و تجهیزات کنترلی بهتر است پیش از شروع اجرای جدارهها مشخص شود.
در این مرحله، همچنین مسیر ورود مصالح و تجهیزات به محل پروژه باید بررسی شود تا در مراحل بعدی محدودیت اجرایی ایجاد نکند.

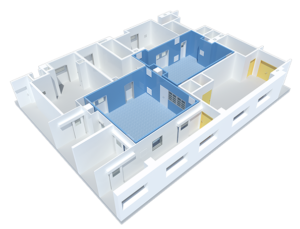

۲. پیادهسازی نقشههای اجرایی
پس از تأیید طراحی، نقشههای اجرایی باید بهصورت دقیق روی محل پروژه پیاده شوند.
محل دیوارها، دربها، پنجرهها، ستونها، گوشهها، Pass Box، تجهیزات تهویه، چراغها و مسیر عبور تأسیسات باید مشخص شود.
یکی از نکات مهم در این مرحله، هماهنگی میان نقشههای معماری، مکانیک و برق است. بسیاری از مشکلات اجرایی زمانی ایجاد میشوند که محل عبور کانال، کابل یا لوله بعد از اجرای پانلها مشخص شود.
به همین دلیل، هماهنگی بین تمام نقشههای اجرایی قبل از شروع نصب جدارهها اهمیت زیادی دارد.
۳. اجرای سازه و زیرسازی کلین روم
در صورت نیاز، ابتدا زیرسازی و چارچوب مورد نیاز برای نصب دیوار و سقف اجرا میشود.
زیرسازی باید از نظر تراز، شاقول بودن و استحکام بررسی شود؛ زیرا هرگونه خطا در این مرحله میتواند در نصب پانلها، دربها و سایر اجزا مشکل ایجاد کند.
همچنین محل اتصال سازه به ساختمان و نحوه تحمل بار تجهیزات باید متناسب با مشخصات پروژه تعیین شود.
۴. نصب ساندویچ پانل دیوار و سقف
پس از آماده شدن زیرسازی، اجرای پانلهای دیوار و سقف آغاز میشود.
ساندویچ پانل کلین روم باید مطابق مشخصات فنی پروژه انتخاب و بر اساس نقشههای اجرایی نصب شود. در این مرحله، دقت در برش، اتصال و تراز کردن پانلها اهمیت زیادی دارد.
سطح داخلی پانلها باید صاف و قابل نظافت باشد و اتصالات بهگونهای اجرا شوند که از ایجاد شکاف، لبههای غیرضروری و محل تجمع آلودگی جلوگیری شود.
نکات مهم هنگام نصب پانل
- کنترل تراز و شاقول بودن پانلها
- رعایت ابعاد دقیق بازشوها
- اجرای صحیح اتصال پانلها
- کنترل محل نصب درب و پنجره
- پیشبینی محل عبور تأسیسات
- اجرای صحیح گوشهها
- آببندی اتصالات و نقاط نفوذ
درزها و اتصالات پس از نصب باید با فلاشینگها و متعلقات مناسب پوشانده و آببندی شوند.
۵. اجرای سقف کلین روم
سقف یکی از حساسترین بخشهای اجرای اتاق تمیز است؛ زیرا هرگونه نشتی از فضای بالای سقف میتواند شرایط محیط کنترلشده را تحت تأثیر قرار دهد.
سقف باید بهصورت کاملاً یکپارچه اجرا شود و محل عبور چراغها، دریچهها، فیلترها، اسپرینکلرها و سایر تجهیزات از قبل مشخص شده باشد.
همچنین در پروژههایی که فضای فنی بالای سقف وجود دارد، باید آببندی سقف بهگونهای باشد که آلودگی یا هوای کنترلنشده از فضای بالاتر وارد کلین روم نشود.
۶. اجرای گوشهها، فلاشینگ و آببندی
یکی از تفاوتهای مهم اجرای کلین روم با فضاهای معمولی، اهمیت جزئیات اتصال است.
گوشهها، محل اتصال دیوار به سقف، دیوار به کف، اطراف درب و پنجره و محل عبور تأسیسات باید بهگونهای اجرا شوند که سطح داخلی تا حد امکان یکپارچه و قابل نظافت باقی بماند.
برای این منظور از فلاشینگها، پروفیلهای تخصصی، Cove یا کرو و مواد آببندی مناسب استفاده میشود.
کیفیت این بخش مستقیماً بر قابلیت نظافت و کنترل نفوذ هوا و آلودگی اثر دارد.
۷. اجرای کف کلین روم
کفسازی معمولاً پس از مشخص شدن وضعیت جدارهها و هماهنگی با مسیرهای تأسیساتی انجام میشود.
نوع کفپوش باید بر اساس فرآیند، میزان تردد، مواد شیمیایی مورد استفاده و روش نظافت انتخاب شود.
گزینههایی مانند اپوکسی، پلییورتان، MMA و برخی کفپوشهای تخصصی میتوانند با توجه به شرایط پروژه مورد استفاده قرار گیرند.
در اجرای کف، ایجاد سطح یکپارچه و مقاوم اهمیت زیادی دارد. اتصال کف به دیوار نیز باید با جزئیات مناسب اجرا شود تا محل تجمع آلودگی ایجاد نشود.
۸. نصب درب و پنجره کلین روم
پس از آماده شدن بازشوها، دربها و پنجرههای تخصصی کلین روم نصب میشوند.
درب باید با ابعاد دقیق بازشو هماهنگ باشد و نصب آن بهگونهای انجام شود که سطح آن با جداره داخلی هماهنگ و قابل نظافت باشد.
بسته به نیاز پروژه، دربها میتوانند به تجهیزاتی مانند:
- آرامبند
- Drop Seal
- قفلهای تخصصی
- سیستم اینترلاک
- اکسس کنترل
مجهز شوند.
پنجرههای کلین روم نیز باید بهصورت همسطح و آببند نصب شوند تا لبهها و فضاهای غیرضروری برای تجمع گردوغبار ایجاد نشود.

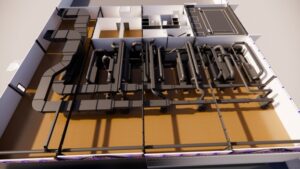

۹. اجرای سیستم تهویه و HVAC
پس از آماده شدن زیرساخت معماری، تجهیزات مکانیکی و سیستم تهویه مطابق نقشههای اجرایی نصب میشوند.
در این مرحله تجهیزاتی مانند هواساز، کانالها، فیلترها، دریچهها، باکسهای فیلتر و تجهیزات کنترلی در محل خود قرار میگیرند.
یکی از نکات مهم در اجرای HVAC، آببندی مسیر کانال و اتصالات است. همچنین محل نصب فیلترها باید بهگونهای باشد که امکان سرویس و تعویض آنها در آینده وجود داشته باشد.
تمامی تجهیزات مکانیکی باید قبل از بسته شدن نهایی سقف و دیوارها از نظر مسیر دسترسی و امکان تعمیر بررسی شوند.
۱۰. نصب چراغ و تجهیزات سقفی
چراغهای تخصصی کلین روم باید مطابق نقشه در سقف نصب شوند.
نصب چراغ بهصورت همسطح با پانل باعث میشود سطح سقف یکپارچهتر بوده و نظافت آن آسانتر شود.
در پروژههایی که چراغ باید از بیرون فضای تمیز سرویس شود، طراحی و اجرای آن باید از ابتدا به شکلی انجام شود که دسترسی تعمیرکار بدون ورود به کلین روم امکانپذیر باشد.
سایر تجهیزات سقفی مانند دریچهها، فیلترها، سنسورها، تجهیزات اعلام حریق و اسپرینکلر نیز باید با جریان هوا و معماری داخلی هماهنگ شوند.
۱۱. اجرای تأسیسات برق و تابلوهای کنترل
همزمان با اجرای تأسیسات مکانیکی، مسیرهای برق و کنترل نیز باید اجرا شوند.
محل تابلوهای برق، کابلکشی، سنسورها، چراغها، تجهیزات کنترلی و سیستم مانیتورینگ باید طبق نقشه مشخص باشد.
در پروژههای صنعتی میتوان از تابلوهای توزیع، تابلو کنترل، تابلوهای اتوماسیون، UPS و ATS متناسب با نیاز پروژه استفاده کرد.
یکی از اصول مهم، جلوگیری از ایجاد بازشوهای غیرضروری در جدارههای کلین روم و آببندی مناسب محل عبور کابلها است.
۱۲. نصب سیستم کنترل و مانیتورینگ
پس از نصب تجهیزات، سیستم کنترل و مانیتورینگ برای پایش شرایط محیطی راهاندازی میشود.
بسته به نیاز پروژه، پارامترهایی مانند:
- اختلاف فشار
- دما
- رطوبت
- وضعیت فیلتر
- وضعیت دربها
- آلارمها
- عملکرد تجهیزات HVAC
میتوانند تحت نظارت قرار گیرند.
اتصال تجهیزات به BMS یا SCADA نیز امکان مشاهده متمرکز اطلاعات و مدیریت بهتر فرآیند را فراهم میکند.
۱۳. نصب اینترلاک و کنترل دسترسی
در پروژههایی که چند فضای متوالی با شرایط کنترلشده وجود دارد، سیستم اینترلاک دربها نصب و برنامهریزی میشود.
این سیستم میتواند باز شدن همزمان دربهای مرتبط را کنترل کند و در شرایط اضطراری نیز با سیستم اعلام حریق و تجهیزات ایمنی ارتباط داشته باشد.
برای کنترل تردد پرسنل نیز میتوان از سیستمهای اکسس کنترل مبتنی بر کارت، اثر انگشت یا تشخیص چهره استفاده کرد.
۱۴. نصب تجهیزات تخصصی فرآیند
پس از آماده شدن زیرساختهای اصلی، تجهیزات اختصاصی پروژه نصب میشوند.
بسته به کاربری، این تجهیزات میتوانند شامل موارد زیر باشند:
- Pass Box
- Air Shower
- اتاق توزین
- هودهای تخصصی
- تجهیزات فرآیندی
- باکسهای فیلتر
- تجهیزات پایش محیطی
نصب این تجهیزات باید بر اساس نقشههای تأییدشده و دستورالعمل سازنده انجام شود.
۱۵. کنترل نهایی و رفع نواقص اجرایی
پس از اتمام نصب، تمام اجزای کلین روم باید بهصورت یکپارچه بررسی شوند.
در این مرحله مواردی مانند:
- درزهای پانل
- آببندیها
- عملکرد دربها
- وضعیت کف
- چراغها
- تجهیزات HVAC
- کابلکشی
- سنسورها
- تجهیزات کنترلی
- نقاط نفوذ
بررسی شده و نواقص احتمالی برطرف میشوند.
این مرحله پیش از شروع تستهای نهایی اهمیت زیادی دارد.
۱۶. تست و راهاندازی کلین روم
پس از تکمیل عملیات اجرایی، سیستمهای مکانیکی، الکتریکی و کنترلی راهاندازی میشوند.
بسته به مشخصات پروژه، تستهای عملکردی میتوانند شامل موارد زیر باشند:
تست اختلاف فشار
فشار بین فضاهای مختلف اندازهگیری و با مقادیر طراحی مقایسه میشود.
تست دما و رطوبت
عملکرد سیستم کنترل دما و رطوبت بررسی میشود.
تست جریان هوا
الگوی جریان هوا و عملکرد دریچهها و سیستم توزیع هوا بررسی میشود.
تست فیلتر
وضعیت نصب و عملکرد فیلترهای مورد استفاده بررسی میشود.
تست شمارش ذرات
غلظت ذرات موجود در فضای کلین روم اندازهگیری شده و نتایج با الزامات تعیینشده برای پروژه مقایسه میشود.
تست تجهیزات کنترلی
سنسورها، آلارمها، اینترلاک، اکسس کنترل، سیستم مانیتورینگ و سایر تجهیزات کنترلی آزمایش میشوند.
۱۷. اعتبارسنجی و تحویل نهایی
بعد از اجرای تستها، نتایج ثبت و مستند میشوند و در صورت وجود مغایرت، اقدامات اصلاحی انجام میگیرد.
هدف از این مرحله، اطمینان از عملکرد صحیح کلین روم در شرایط بهرهبرداری است.
پس از تأیید عملکرد تجهیزات و پارامترهای محیطی، پروژه برای بهرهبرداری تحویل میشود.
۱۸. آموزش و نگهداری پس از اجرا
تحویل کلین روم پایان کار نیست. برای حفظ شرایط طراحیشده، کاربران باید با نحوه استفاده صحیح از فضا و تجهیزات آشنا باشند.
همچنین باید برنامهای برای:
- سرویس HVAC
- تعویض فیلترها
- کالیبراسیون سنسورها
- بررسی اختلاف فشار
- کنترل دما و رطوبت
- نظافت سطوح
- بررسی دربها و اینترلاک
- سرویس تجهیزات برق و کنترل
تعریف شود.
نگهداری منظم از کاهش عملکرد سیستم و ایجاد هزینههای سنگین در آینده جلوگیری میکند.
نکات مهم در اجرای کلین روم
کیفیت اجرای اتاق تمیز بیش از هر چیز به جزئیات وابسته است. مهمترین نکاتی که در زمان اجرا باید مورد توجه قرار گیرند عبارتاند از:
- اجرای دقیق بر اساس نقشههای تأییدشده
- هماهنگی کامل معماری، مکانیک و برق
- کنترل کیفیت نصب پانلها
- آببندی تمام درزها و نقاط نفوذ
- استفاده از متریال مناسب و قابل شستوشو
- پیشبینی دسترسی برای تعمیر تجهیزات
- جلوگیری از ایجاد سطوح و گوشههای غیرقابل نظافت
- اجرای صحیح کف و محل اتصال آن با دیوار
- هماهنگی تجهیزات سقفی با جریان هوا
- تست تمام تجهیزات پیش از تحویل
- مستندسازی مراحل اجرا و تست
چرا اجرای اصولی کلین روم اهمیت دارد؟
عملکرد یک اتاق تمیز تنها به تجهیزات گرانقیمت وابسته نیست. ممکن است بهترین هواساز، فیلتر و سیستم کنترل در یک پروژه نصب شده باشد، اما اجرای نامناسب پانلها، نشتی در سقف، آببندی ضعیف، نصب نادرست درب یا اشکال در مسیرهای تأسیساتی باعث شود مجموعه به عملکرد مورد انتظار نرسد.
به همین دلیل، اجرای کلین روم باید بهصورت یکپارچه و مهندسیشده انجام شود و تمام اجزا از مرحله زیرسازی تا راهاندازی نهایی با یکدیگر هماهنگ باشند.
اجرای کلین روم توسط شرکت مهندسی فناوران ویرا فارمد
شرکت مهندسی فناوران ویرا فارمد با تکیه بر دانش فنی و رویکرد مهندسی، فرآیند اجرای کلین روم را از آمادهسازی محل و اجرای جدارهها تا نصب تجهیزات، سیستمهای کنترل و انجام تستهای نهایی دنبال میکند.
در یک پروژه کلین روم، کیفیت هر بخش بر عملکرد بخشهای دیگر تأثیر میگذارد. به همین دلیل، اجرای صحیح ساندویچ پانل، کف، درب و پنجره، سیستم HVAC، روشنایی، برق، کنترل، مانیتورینگ و تجهیزات تخصصی باید در قالب یک سیستم یکپارچه انجام شود.
اگر اجرای کلین روم بهدرستی برنامهریزی و کنترل شود، نتیجه نهایی علاوه بر رسیدن به شرایط مورد نیاز پروژه، از نظر قابلیت بهرهبرداری، نگهداری، تعمیرات و توسعه آینده نیز عملکرد مناسبتری خواهد داشت.
