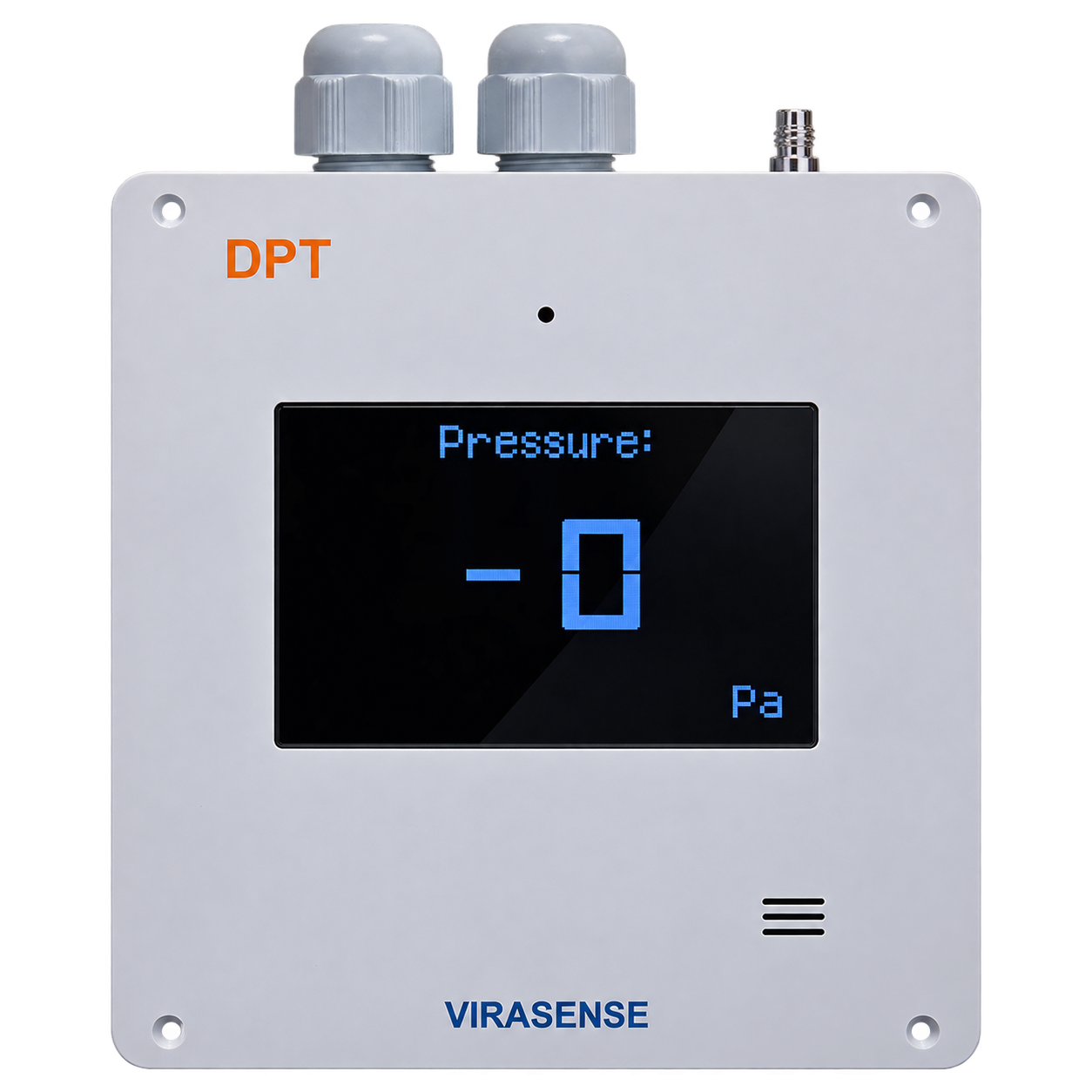

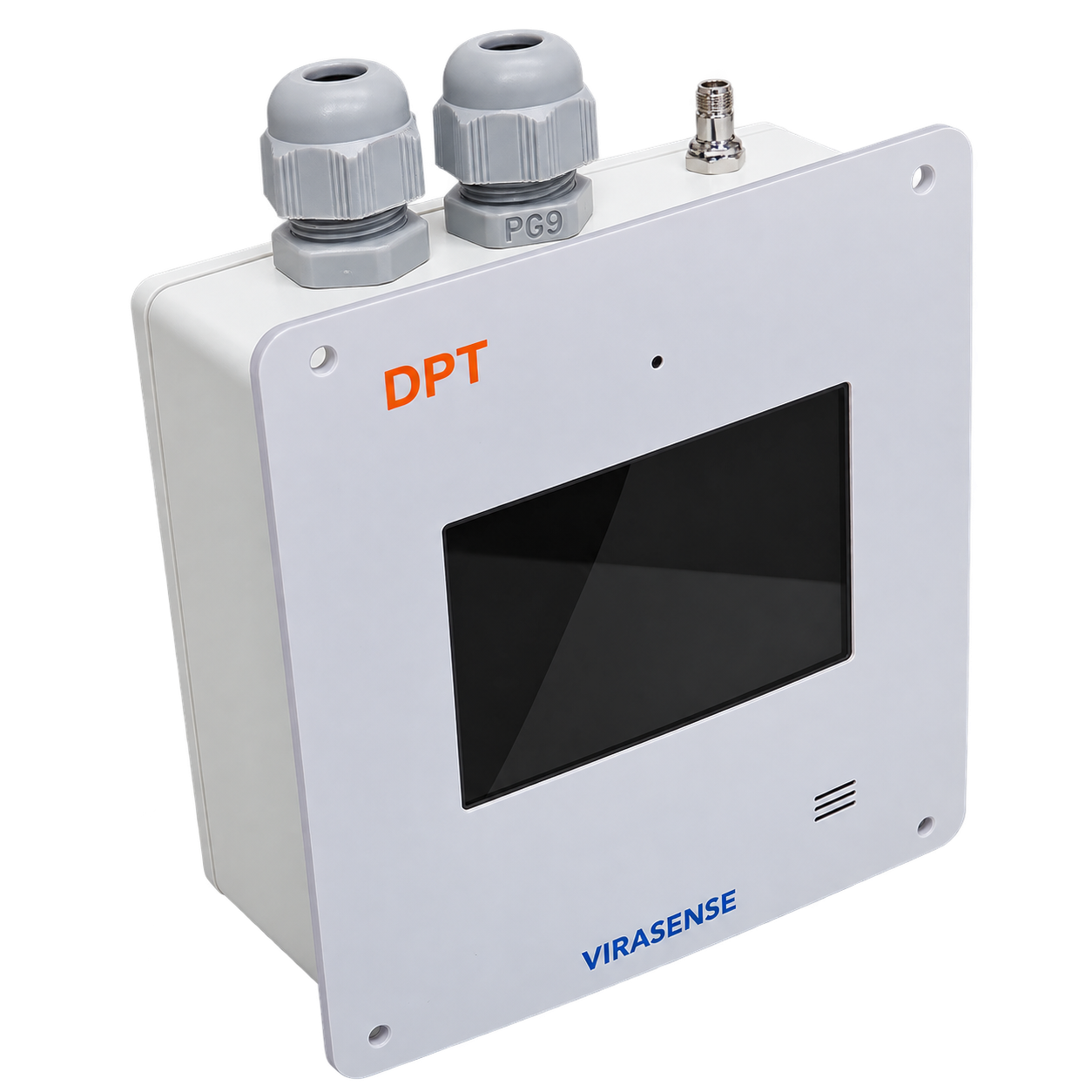

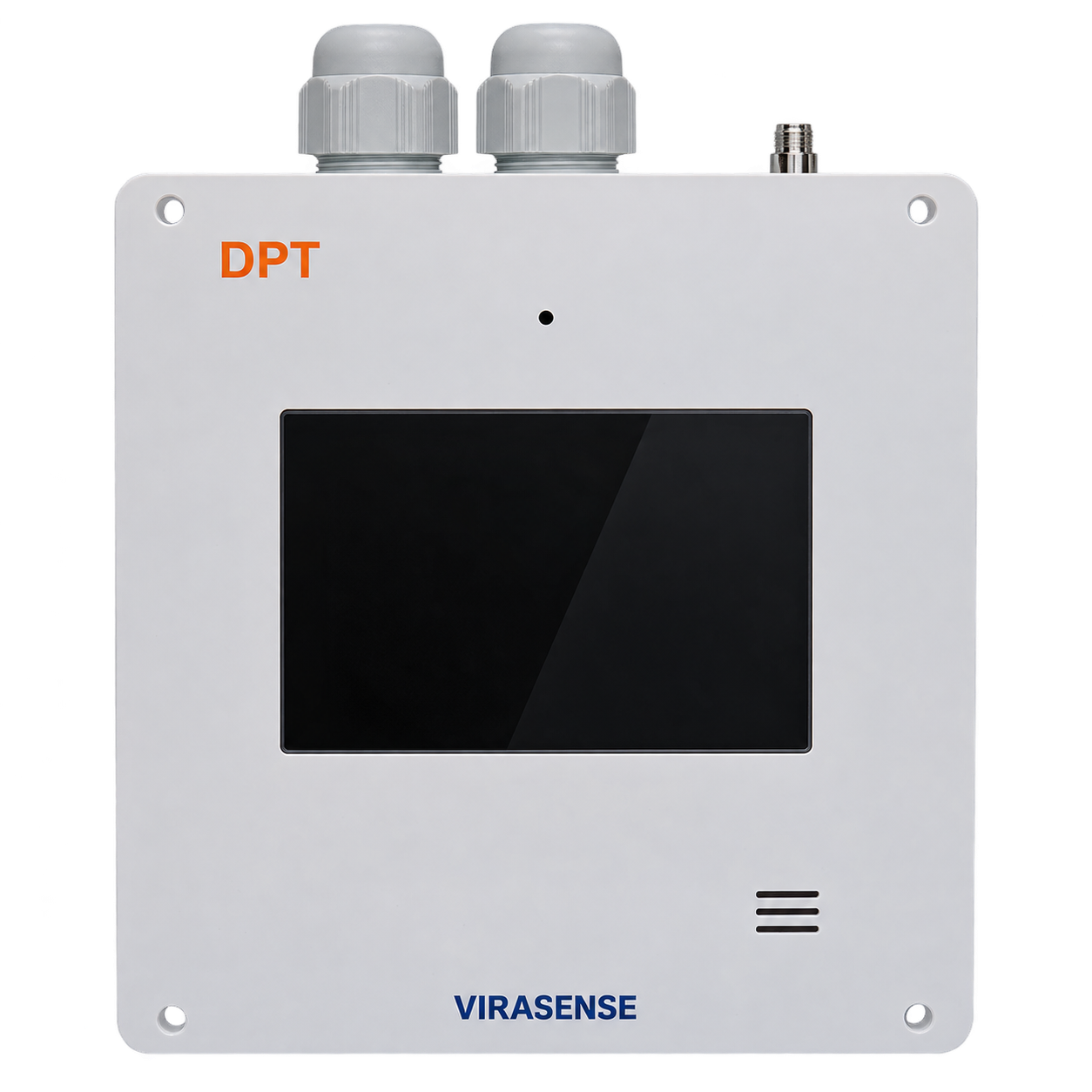

سنسور اختلاف فشار DPT
ویژگی های محصول
| مدل | DPT-MOD-125 |
|---|---|
| محدوده اندازهگیری | ±۱۲۵ پاسکال |
| دقت اندازهگیری | PA±2 |
| فناوری سنسور | CMOS SENS® |
| نمایشگر | TFT LCD – 3.2 |
| وضوح تصویر | 320 × 240 پیکسل |
| عمق رنگ | 65K رنگ |
| اتصال نمایشگر | FPC |
| رابط نمایشگر | SPI / Parallel |
| ارتباط | RS485 / Modbus RTU |
| آدرس | 1 تا 128 |
| منبع تغذیه | 12–24 VDC |
| درجه حفاظت | IP54 |
| جنس بدنه | ABS |
| رنگ بدنه | سفید مات |
| دمای کاری | 2°C تا +45°C |
| ابعاد بدنه | 100 × 110 mm |
| ابعاد فریم جلویی | 120 × 130 میلیمتر |
| نوع ترمینال | ترمینال پیچی |
| طول لوله مرجع | حداکثر 80 سانتیمتر |
| اتصالات فشار | ۵.۰ میلیمتر |
| نصب | توکار / همسطح با پنل |
| وزن | 350 g |
| استاندارد | دارای گواهینامه DNV GL مطابق با ISO 9001 و ISO 14001 / CE |
قیمت کالا
توضیحات کوتاه
دستگاه فشار تفاضلی ViraSense DPT-MOD-125
دستگاه ViraSense DPT-MOD-125 یک تجهیز تخصصی برای اندازهگیری و پایش فشار تفاضلی در سیستمهای HVAC/R، اتاقهای تمیز (Cleanroom)، سیستمهای هواساز و کانالهای انتقال هوا است. این دستگاه با محدوده اندازهگیری ±125 پاسکال و دقت ±2 پاسکال، برای پایش شرایط فشار هوا، جریان هوا و اختلاف فشار در محیطها و سیستمهای مختلف طراحی شده است.
DPT-MOD-125 با بهرهگیری از نمایشگر TFT LCD، ارتباط RS485 / MODBUS RTU و قابلیت تنظیم آدرس، امکان نمایش و انتقال اطلاعات فشار تفاضلی را برای استفاده در سیستمهای پایش و کنترل فراهم میکند.
کاربردها
- پایش فنها، دمندهها (Blower) و فیلترها
- اندازهگیری فشار تفاضلی و جریان هوا
- کنترل شیرها (Valve) و دمپرها (Damper)
- پایش فشار تفاضلی در اتاقهای تمیز
- پایش جریان هوا در فنها و دمندههای سانتریفیوژ
- اندازهگیری جریان هوا و فشار در داخل کانال (In-Duct)
- اندازهگیری جریان هوا و فشار در سیستمهای حجم هوای متغیر (VAV)
- پایش اختلاف فشار بین اتاقهای مجاور و محیطهای کنترلشده
- پایش مداوم شرایط بحرانی فشار هوا در کاربردهای اتاق تمیز
- پایش و کنترل شرایط فشار در سیستمهای تهویه و توزیع هوای پاک
توضیحات تکمیلی
ViraSense؛ راهکاری دقیق برای پایش فشار تفاضلی
ViraSense DPT-MOD-125 برای اندازهگیری و پایش فشار تفاضلی در سیستمهای تهویه، هواساز و محیطهای کنترلشده طراحی شده است. فشار تفاضلی یکی از پارامترهای مهم در پایش عملکرد سیستمهای تهویه و کنترل شرایط فشار بین فضاهای مختلف است و اندازهگیری مداوم آن میتواند اطلاعات لازم برای بررسی وضعیت سیستم را فراهم کند.
سنسور فشار تفاضلی (Differential Pressure Sensor)
دستگاه DPT-MOD-125 با محدوده اندازهگیری ±125 Pa و دقت ±2 Pa، امکان پایش اختلاف فشار در سیستمهای مختلف را فراهم میکند. این قابلیت برای کاربردهایی مانند بررسی اختلاف فشار بین اتاقهای مجاور، پایش فشار در کانالها و سیستمهای تهویه و بررسی شرایط عملکرد فنها، دمندهها و فیلترها قابل استفاده است.
پایش فشار و جریان هوا در سیستمهای HVAC
این دستگاه برای استفاده در سیستمهای HVAC/R و هواسازها (Air-Handling Systems) مناسب است و میتواند در کاربردهای مرتبط با پایش فنها، دمندهها، فیلترها و شرایط فشار هوا مورد استفاده قرار گیرد. همچنین اندازهگیری فشار و جریان هوا در داخل کانالها (In-Duct) و سیستمهای حجم هوای متغیر VAV (Variable Air Volume) از کاربردهای این دستگاه است.
پایش فشار تفاضلی در اتاقهای تمیز
در اتاقهای تمیز و محیطهای کنترلشده، اختلاف فشار میان فضاهای مجاور اهمیت ویژهای دارد. DPT-MOD-125 برای پایش شرایط فشار تفاضلی در این محیطها طراحی شده و امکان پایش مداوم شرایط فشار هوا در کاربردهای Cleanroom را فراهم میکند.
این قابلیت میتواند برای پایش اختلاف فشار بین اتاقهای مجاور و بررسی شرایط فشار در سیستمهای تهویه و توزیع هوای پاک مورد استفاده قرار گیرد.
نمایشگر و ارتباط با سیستمهای مانیتورینگ
DPT-MOD-125 مجهز به نمایشگر TFT LCD با اندازه ۳.۲ اینچ و وضوح ۲۴۰ × ۳۲۰ پیکسل است. نمایشگر با عمق رنگ ۶۵ هزار رنگ، اطلاعات اندازهگیریشده را در اختیار کاربر قرار میدهد.
برای ارتباط با سیستمهای پایش، این دستگاه از RS485 با پروتکل MODBUS RTU پشتیبانی میکند و نرخ انتقال داده آن در محدوده ۹۶۰۰ تا ۱۱۵۲۰۰ بیت بر ثانیه قابل تنظیم است. همچنین امکان تعریف آدرس در محدوده ۱ تا ۱۲۸ وجود دارد.
طراحی مناسب برای محیطهای تأسیساتی و کنترلشده
بدنه دستگاه از جنس ABS و با رنگ سفید مات طراحی شده و دارای درجه حفاظت IP54 است. نصب دستگاه بهصورت توکار و همسطح با پنل (Flush Mounted) انجام میشود.
DPT-MOD-125 در محدوده دمای کاری +۲ تا +۴۵ درجه سانتیگراد قابل استفاده است و با ابعاد بدنه ۱۰۰ × ۱۱۰ میلیمتر و قاب جلویی ۱۳۰ × ۱۲۰ میلیمتر، برای نصب در محلهای موردنظر سیستمهای پایش فشار طراحی شده است.
ویژگیهای دستگاه فشار تفاضلی ViraSense DPT-MOD-125
- محدوده اندازهگیری ±125 Pa
- دقت اندازهگیری ±2 Pa
- فناوری سنسور CMOS SENS®
- نمایشگر TFT LCD
- نمایشگر ۳.۲ اینچ
- وضوح ۲۴۰ × ۳۲۰ پیکسل
- عمق رنگ ۶۵ هزار رنگ
- رابط نمایشگر SPI / Parallel
- ارتباط RS485 MODBUS RTU
- نرخ انتقال داده ۹۶۰۰ تا ۱۱۵۲۰۰ BPS
- محدوده آدرس ۱ تا ۱۲۸
- تغذیه ۱۲–۲۴ VDC
- درجه حفاظت IP54
- بدنه ABS
- رنگ بدنه سفید مات
- نصب توکار (Flush Mounted)
- طول لوله مرجع تا ۸۰ سانتیمتر
- اتصالات فشار ۵.۰ میلیمتر
- وزن ۳۵۰ گرم
- دارای سیستم مدیریت تأییدشده توسط DNV GL مطابق با ISO 9001 و ISO 14001
کاربردهای دستگاه DPT-MOD-125
دستگاه ViraSense DPT-MOD-125 در طیف متنوعی از کاربردهای پایش فشار و جریان هوا قابل استفاده است، از جمله:
- سیستمهای HVAC/R
- سیستمهای هواساز (Air-Handling Systems)
- اتاقهای تمیز (Cleanroom)
- محیطهای کنترلشده
- پایش فنها و دمندهها
- پایش فیلترها
- پایش فشار تفاضلی
- اندازهگیری جریان هوا
- اندازهگیری فشار داخل کانال (In-Duct)
- سیستمهای VAV
- پایش اختلاف فشار بین اتاقهای مجاور
- پایش شرایط فشار هوا در Cleanroom
- سیستمهای تهویه
- سیستمهای توزیع هوای پاک
- پایش و کنترل شرایط فشار
ViraSense DPT-MOD-125 با تمرکز بر اندازهگیری فشار تفاضلی و قابلیت ارتباط RS485 / MODBUS RTU، راهکاری مناسب برای پایش شرایط فشار در سیستمهای HVAC/R، اتاقهای تمیز، کانالهای هوا و محیطهای کنترلشده است.
